Настройка подключения сканера к программе UA
Настройка ручного сканера Metrologic

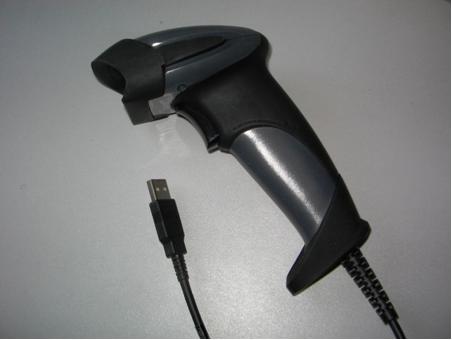

Ручной сканер Metrologic используется как на кассах для сканирования штрих-кода продаваемого товара в кассовой программе UAMenu, так и в программе UNA для поиска товара в справочнике путем сканирования штрих-кода образца товара, (рис.1).
Рис. 1. Ручной сканер Metrologic
Для использования данного сканера для работы в кассовой программе, необходимо настроить префикс $, добавляемый перед штрих-кодом при сканировании, для работы в программе учета UNA никаких действий не требуется.
Для настройки сканера для работы в кассовой программе необходимо:

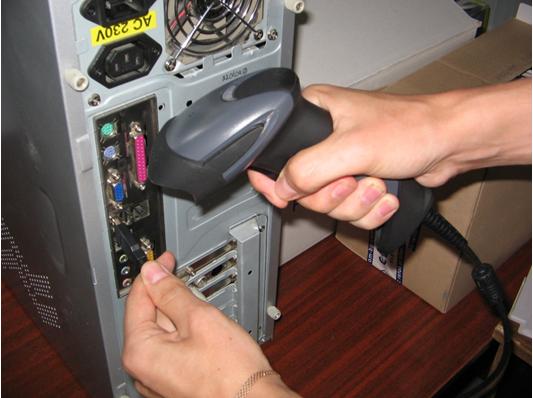

1. подключить сканер к USB порту компьютера (рис.2);
Рис. 2. Подключение ручного сканера Metrologic
2. ОС Windows XP или Windows 2003 произведет установку сканера как устройства без дополнительных драйверов;
3. далее для настройки префикса $ используется книжный конфигуратор METROLOGIC INSTRUMENTS, INC. MetroSelect Single-Line Configuration Guide, входящим в комплект поставки (рис. 2);
Рис. 2. Книжный конфигуратор
4. для префикса $ настройки используются специальные сервисные штрих-коды, отпечатанные на страницах книжного конфигуратора, для этого необходимо:

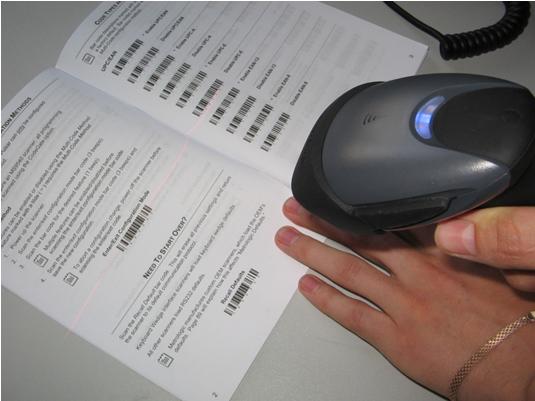

Примечание: для работы с сервисными штрих-кодами необходимо навести красный луч сканера на требуемый штрих-код, и нажать кнопку сканирования на рукоятке сканера (для выведения сканера из спящего режима сперва нажать кнопку на рукоятке сканера, должен появиться красный луч), (рис. 3).
Рис. 3. Сканирование штрих-кодов

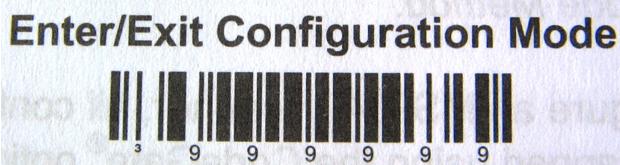

- для входа и выхода в сервисный режим использовать сервисный штрих-код Enter/Exit Configuration Mode на странице 2 (рис. 4), сканер издаст два коротких пищащих звука;
Рис. 4. Сервисный штрих-код на стр. 2 для входа выхода в сервисный режим

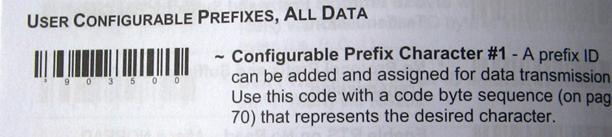

- активировать установку префикса #1, используя сервисный штрих-код Configurable Prefix Character #1 на стр. 36 книжного конфигуратора (рис. 5);
Рис. 5. Сервисный штрих-код на стр.36 для активации установки префикса

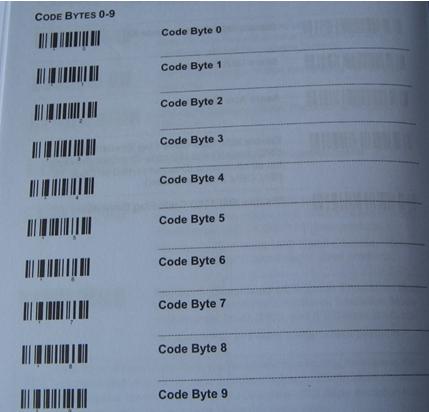

- для данного сканера код $ это 036, для установки префикса $ необходимо последовательно просканировать сервисные штрих-коды каждого цифрового символа Code-Bytes «0», «3» и «6»на стр. 70 книжного конфигуратора (рис. 6);
Рис. 6. Сервисный штрих-кода на стр.70 для активации кодов цифровых символов
- для выхода из сервисного режима и возврат в рабочий режим сканера необходимо просканировать сервисный штрих-код Enter/Exit Configuration Mode на странице 2 (рис. 4).

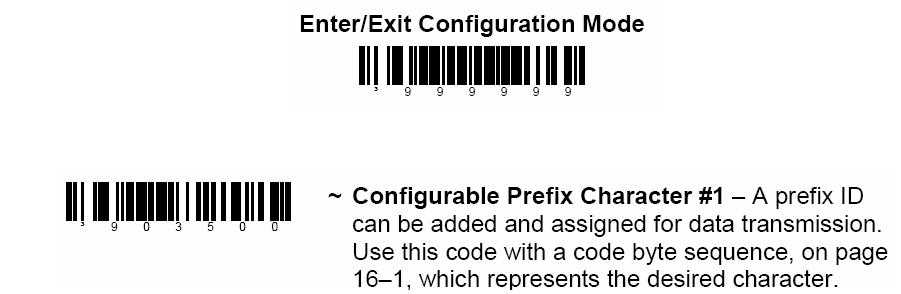

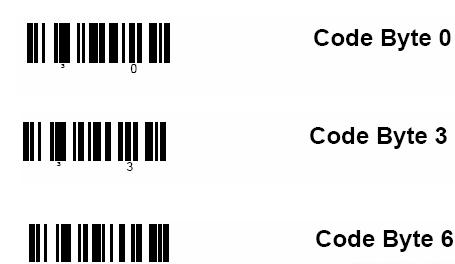

Сервисные коды для настройки префикаса ($) сканера Metrologic
